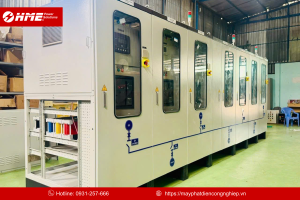

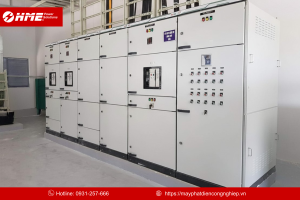

Tủ hòa đồng bộ (Generator Synchronizing Panel)

TỦ HÒA ĐỒNG BỘ MÁY PHÁT ĐIỆN LÀ GÌ? CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG VÀ ỨNG DỤNG THỰC TẾ

Trong các hệ thống điện công nghiệp hiện nay, nhu cầu sử dụng nguồn điện dự phòng có độ tin cậy cao ngày càng trở nên quan trọng. Đối với các nhà máy sản xuất, khu công nghiệp, bệnh viện, trung tâm dữ liệu, trung tâm thương mại hay các công trình yêu cầu vận hành liên tục 24/7, việc chỉ sử dụng một máy phát điện đôi khi không đáp ứng được nhu cầu thực tế về công suất cũng như khả năng dự phòng khi xảy ra sự cố.

Thay vì đầu tư thay thế toàn bộ hệ thống bằng một máy phát điện công suất lớn với chi phí cao, nhiều doanh nghiệp lựa chọn giải pháp lắp đặt tủ hòa đồng bộ máy phát điện. Đây là giải pháp kỹ thuật hiện đại giúp kết nối nhiều tổ máy phát điện hoạt động song song trên cùng một hệ thống, nâng cao độ tin cậy nguồn điện, tối ưu chi phí đầu tư và tiết kiệm nhiên liệu vận hành.

TỦ HÒA ĐỒNG BỘ MÁY PHÁT ĐIỆN LÀ GÌ?

• Tủ hòa đồng bộ máy phát điện (Generator Synchronizing Panel) là hệ thống điều khiển và bảo vệ chuyên dụng cho phép hai hoặc nhiều máy phát điện hoạt động song song trên cùng một thanh cái (Busbar). Hệ thống này đảm bảo các tổ máy phát điện được đồng bộ hoàn toàn về điện áp, tần số, thứ tự pha và góc lệch pha trước khi thực hiện đóng máy cắt để hòa vào hệ thống chung.
• Sau khi hòa thành công, tủ hòa đồng bộ tiếp tục thực hiện chức năng chia tải giữa các tổ máy phát điện nhằm đảm bảo các máy hoạt động ổn định, tránh hiện tượng quá tải cục bộ hoặc công suất phân bổ không đồng đều.
• Nhờ khả năng quản lý và điều khiển thông minh, tủ hòa đồng bộ đã trở thành giải pháp không thể thiếu trong các hệ thống nguồn điện dự phòng quy mô vừa và lớn.

CHỨC NĂNG CỦA TỦ HÒA ĐỒNG BỘ MÁY PHÁT ĐIỆN

• Tủ hòa đồng bộ được thiết kế để thực hiện nhiều chức năng quan trọng trong quá trình vận hành hệ thống máy phát điện.
• Trước hết, hệ thống có khả năng tự động khởi động thêm máy phát điện khi phụ tải tăng cao vượt quá công suất của các tổ máy đang hoạt động. Khi nhu cầu sử dụng điện giảm xuống, tủ sẽ tự động ngắt bớt các tổ máy không cần thiết nhằm tối ưu mức tiêu hao nhiên liệu.
• Ngoài ra, tủ hòa đồng bộ còn thực hiện chức năng chia tải tác dụng (kW) và tải phản kháng (kVAr) giữa các tổ máy phát điện. Điều này giúp các máy phát điện vận hành cân bằng, giảm hao mòn thiết bị và kéo dài tuổi thọ động cơ.
• Hệ thống còn liên tục giám sát các thông số vận hành như điện áp, dòng điện, tần số, công suất, hệ số công suất, nhiệt độ nước làm mát, áp suất dầu bôi trơn và các tín hiệu cảnh báo khác. Khi phát hiện sự cố bất thường, tủ sẽ đưa ra cảnh báo hoặc tự động thực hiện các biện pháp bảo vệ nhằm đảm bảo an toàn cho toàn bộ hệ thống.

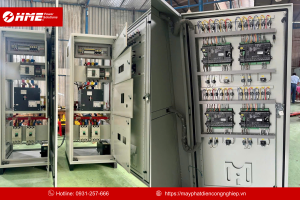

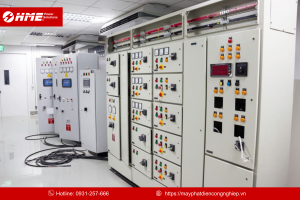

CẤU TẠO CỦA TỦ HÒA ĐỒNG BỘ MÁY PHÁT ĐIỆN

• Một hệ thống tủ hòa đồng bộ tiêu chuẩn thường bao gồm nhiều thành phần khác nhau phối hợp hoạt động đồng bộ.
• Trung tâm của hệ thống là bộ điều khiển hòa đồng bộ, có nhiệm vụ giám sát các thông số điện và thực hiện các thuật toán điều khiển nhằm đảm bảo các tổ máy đạt điều kiện hòa đồng bộ trước khi đóng máy cắt.
• Mỗi máy phát điện sẽ được trang bị một bộ điều khiển riêng để thu thập dữ liệu vận hành, điều khiển tốc độ động cơ thông qua Governor và điều chỉnh điện áp đầu ra thông qua AVR.
• Bên cạnh đó, hệ thống còn được trang bị các thiết bị đóng cắt như MCCB, ACB, máy cắt đầu cực máy phát, thanh cái đồng, relay bảo vệ, bộ nguồn điều khiển và các thiết bị đo lường.
• Các bộ điều khiển hòa đồng bộ phổ biến hiện nay bao gồm DSE8610 MKII, DSE8660 MKII, ComAp InteliGen, DEIF AGC150 và Woodward EasyGen.

NGUYÊN LÝ HOẠT ĐỘNG CỦA TỦ HÒA ĐỒNG BỘ

• Để hai hoặc nhiều máy phát điện có thể hoạt động song song với nhau, các thông số điện của chúng phải được đồng bộ hoàn toàn trước khi đóng máy cắt.
• Bộ điều khiển hòa đồng bộ sẽ liên tục so sánh điện áp, tần số và góc pha giữa máy phát điện cần hòa với hệ thống đang hoạt động. Nếu các thông số chưa đạt yêu cầu, bộ điều khiển sẽ tự động gửi tín hiệu điều chỉnh đến Governor và AVR để thay đổi tốc độ động cơ và điện áp đầu ra.
• Khi điện áp, tần số và góc pha nằm trong phạm vi cho phép, bộ điều khiển sẽ phát lệnh đóng máy cắt tại thời điểm tối ưu nhằm đảm bảo quá trình hòa đồng bộ diễn ra an toàn và hạn chế tối đa dòng điện xung kích.
• Sau khi hòa thành công, hệ thống tiếp tục thực hiện chức năng chia tải giữa các tổ máy nhằm đảm bảo tất cả các máy phát điện đều hoạt động trong vùng công suất tối ưu.

ĐIỀU KIỆN ĐỂ HÒA ĐỒNG BỘ MÁY PHÁT ĐIỆN

Để đảm bảo quá trình hòa đồng bộ diễn ra an toàn và chính xác, các điều kiện kỹ thuật sau phải được đáp ứng:

• Thứ tự pha của máy phát điện phải giống với thứ tự pha của hệ thống.
• Sai lệch điện áp giữa các nguồn không vượt quá ±5%.
• Sai lệch tần số thường nhỏ hơn 0,2 đến 0,5 Hz.
• Góc lệch pha khi đóng máy cắt thường nhỏ hơn 10 độ và đối với các hệ thống yêu cầu độ chính xác cao có thể nhỏ hơn 5 độ.

Nếu các điều kiện trên không được đáp ứng, việc hòa đồng bộ có thể gây ra dòng điện xung kích lớn, rung giật cơ khí hoặc làm hư hỏng máy phát điện và thiết bị đóng cắt.

KHI NÀO NÊN SỬ DỤNG TỦ HÒA ĐỒNG BỘ?

• Tủ hòa đồng bộ là giải pháp phù hợp trong nhiều trường hợp khác nhau.
• Khi công suất phụ tải lớn hơn công suất của một tổ máy phát điện, doanh nghiệp có thể sử dụng nhiều máy phát điện hoạt động song song thay vì đầu tư một tổ máy công suất rất lớn.
• Trong các hệ thống có tải biến thiên liên tục, tủ hòa đồng bộ cho phép tự động điều chỉnh số lượng máy phát điện đang hoạt động nhằm đảm bảo hiệu quả kinh tế cao nhất.
• Đối với các nhà máy sản xuất, bệnh viện, trung tâm dữ liệu hoặc các công trình yêu cầu nguồn điện liên tục 24/7, việc sử dụng nhiều tổ máy phát điện hòa đồng bộ giúp tăng độ tin cậy của hệ thống. Nếu một tổ máy gặp sự cố, các tổ máy còn lại vẫn tiếp tục cấp điện cho tải quan trọng.
• Ngoài ra, việc vận hành nhiều máy phát điện trong vùng tải tối ưu còn giúp giảm đáng kể mức tiêu hao nhiên liệu so với việc sử dụng một tổ máy công suất lớn hoạt động ở tải thấp trong thời gian dài.

ỨNG DỤNG CỦA TỦ HÒA ĐỒNG BỘ MÁY PHÁT ĐIỆN

• Hiện nay, tủ hòa đồng bộ được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng.
• Các nhà máy sản xuất thường sử dụng hệ thống hòa đồng bộ để đáp ứng nhu cầu phụ tải lớn và liên tục.
• Các trung tâm dữ liệu (Data Center) yêu cầu độ tin cậy nguồn điện rất cao cũng thường sử dụng nhiều tổ máy phát điện hoạt động song song nhằm đảm bảo không xảy ra gián đoạn vận hành.
• Ngoài ra, tủ hòa đồng bộ còn được sử dụng tại bệnh viện, khách sạn, trung tâm thương mại, sân bay, cảng biển, khu công nghiệp, tòa nhà văn phòng và các công trình hạ tầng trọng điểm khác.

ƯU ĐIỂM CỦA TỦ HÒA ĐỒNG BỘ MÁY PHÁT ĐIỆN

• Việc đầu tư hệ thống hòa đồng bộ mang lại nhiều lợi ích đáng kể cho doanh nghiệp.
• Thứ nhất, tăng công suất nguồn điện mà không cần thay thế toàn bộ hệ thống hiện hữu.
• Thứ hai, nâng cao độ tin cậy và khả năng dự phòng của nguồn điện.
• Thứ ba, tối ưu hóa mức tiêu hao nhiên liệu thông qua chức năng quản lý phụ tải tự động.
• Thứ tư, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị nhờ khả năng phân chia tải đồng đều.
• Thứ năm, dễ dàng mở rộng công suất trong tương lai bằng cách bổ sung thêm các tổ máy phát điện mà không ảnh hưởng đến hệ thống đang vận hành.

BÁO GIÁ TỦ HÒA ĐỒNG BỘ MÁY PHÁT ĐIỆN

• Giá thành của tủ hòa đồng bộ phụ thuộc vào nhiều yếu tố như số lượng tổ máy phát điện cần hòa, công suất từng tổ máy, chủng loại bộ điều khiển, thương hiệu thiết bị đóng cắt, yêu cầu giám sát từ xa và mức độ tự động hóa của hệ thống.
• Để có báo giá chính xác và lựa chọn cấu hình phù hợp nhất, khách hàng cần được khảo sát thực tế và tư vấn bởi đội ngũ kỹ thuật có chuyên môn về hệ thống máy phát điện và tự động hóa nguồn điện.

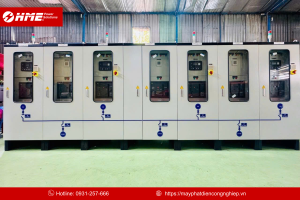

HME POWER – ĐƠN VỊ THIẾT KẾ VÀ SẢN XUẤT TỦ HÒA ĐỒNG BỘ UY TÍN

• HME Power chuyên tư vấn, thiết kế, sản xuất và lắp đặt tủ hòa đồng bộ máy phát điện theo yêu cầu thực tế của từng dự án. Chúng tôi cung cấp giải pháp hòa đồng bộ cho hệ thống từ 100kVA đến nhiều MW với các bộ điều khiển hàng đầu như DSE, ComAp, DEIF và Woodward.
• Với đội ngũ kỹ sư giàu kinh nghiệm trong lĩnh vực máy phát điện và hệ thống điện công nghiệp, HME Power cam kết mang đến giải pháp vận hành ổn định, an toàn, tiết kiệm nhiên liệu và tối ưu chi phí đầu tư cho khách hàng.
• Nếu quý khách đang có nhu cầu lắp đặt tủ hòa đồng bộ máy phát điện hoặc cần tư vấn giải pháp nguồn điện dự phòng, hãy liên hệ với HME Power để được hỗ trợ nhanh chóng và chính xác nhất.
